锦上添花 奔驰GLK装导航+倒车影像作业

[复制链接]
发表于 2013-8-5 18:52:20 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转南昌530论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业

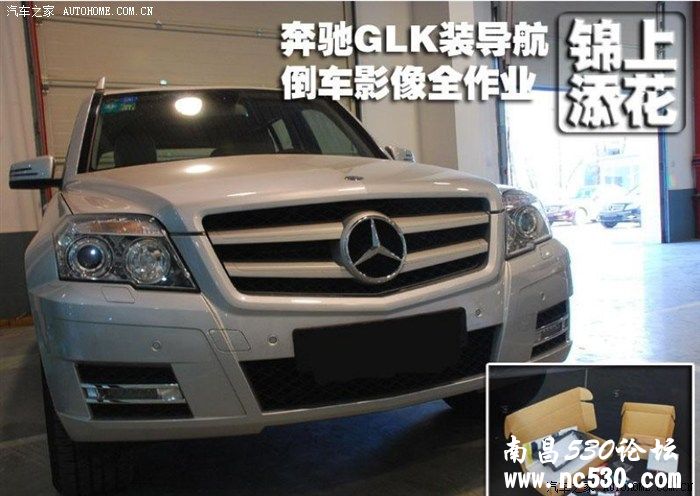

作为奔驰 G 系列中身材最小巧玲珑的车型, 在拥有硬派越野车的外观设计和性能以GLK外,更多了一些都市特有的清爽灵动。GLK 300 4MATIC 动感型是 2010 成都车展刚刚上市不久的入门级车型,售价低于 45 万。在配置的部分车型基价格的考虑表现一般,尤其是原车配的 4.3 寸显示屏,让喜欢影音娱乐的年轻人深感遗憾。为 GLK 量身定做的一整套车载多媒体系统的安装过程,并考虑为自己的爱车武装起来,给 GLK 锦上添花。

锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业


由于奔驰品牌 GLK 车型原厂配置是 4.3 寸小屏,未提供 GPS 以及倒车影像的模块,让很
多喜欢它的女性消费者在平时的驾车有可能会出现迷路的情况,同时对于倒车这样一个艰巨

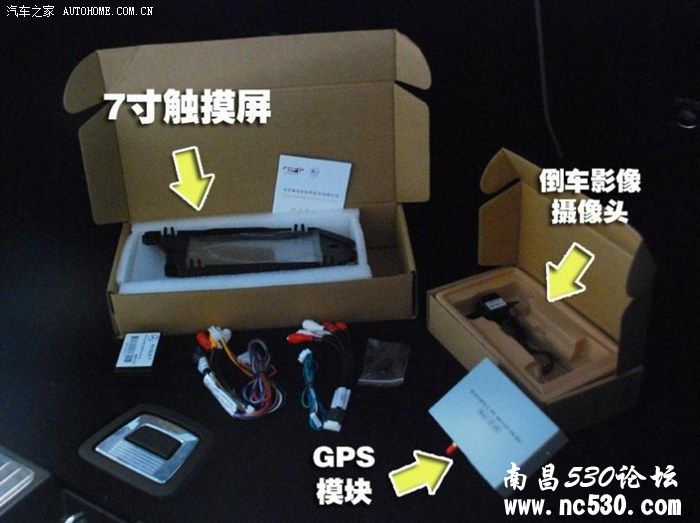

的任务也没有太多的办法。这一套“高清大屏+GPS+倒车影像”组合就能帮您解决  这些难题,同时可以与您家的 GLK 实现无缝对接.


锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业


锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业

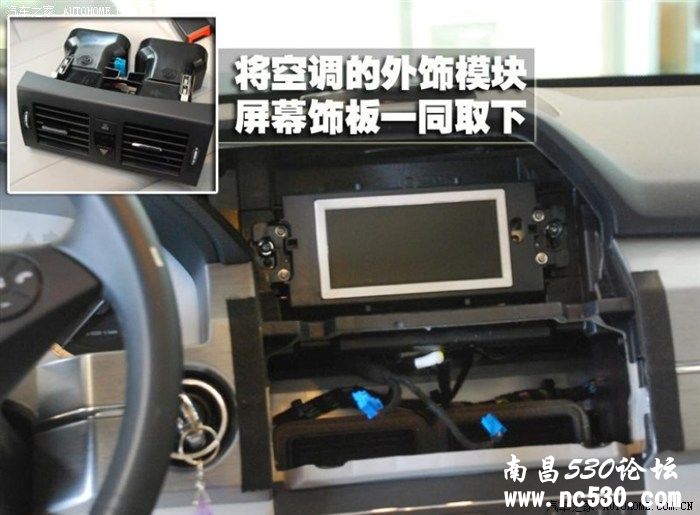

首先第一个步骤,是要进行将妨碍更换的模块拆卸下来的准备工作。技师用专业的工具将中空台空调出风口拆下,因为两侧紧靠着金属材质的装饰条,在操作之前提前用胶布站好防止划伤。然后将奔驰原厂的小液晶屏幕取下,背部可以清晰的看出,这块输出屏幕只有控制线和电源线,功能相对单一。


锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业


锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业

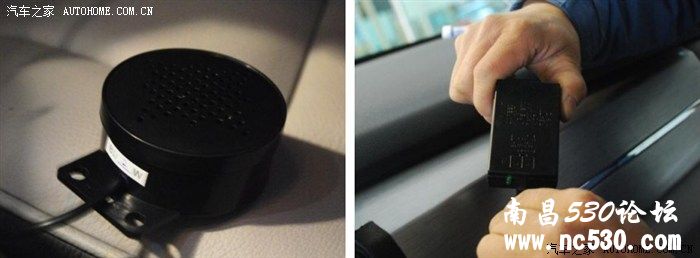

                                                           【左图:GPS 发声器 右图:数码  CAN 盒】

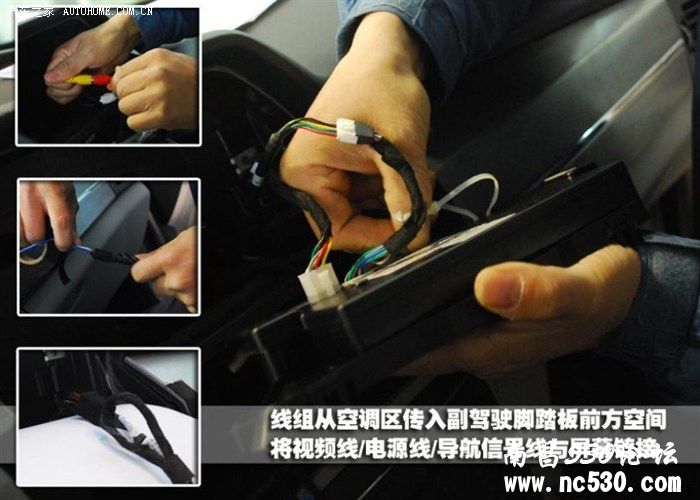

第二个步骤就是将全新的 7 寸触摸液晶屏需要用的音频视频线、触屏控制线、GPS 数据线等从空调内部的缝隙中穿到副驾驶座前方脚下的位置。将导航发声器、数码  CAN 盒与屏幕连接好 固定在刚才预留的位置上。然后将屏幕固定住,等待下一步与  GPS 模块的链接。


锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业




锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业



第三步,将 GPS 信号采集天线安放在副驾驶方向靠近门的部分,这里电子控制组件相对较少,也更靠近外界,更有利于将信号准确无误的收纳和发送。GPS 模块主体被牢牢的固定在刚刚穿线抵达的副驾驶脚下的位置,这里用一层厚厚的钢板将内外隔开,有效地利用了空间还不影响美观。当然您也不用担心太用力踢坏它,钢板的强度绝对可以承受这样的力量。


锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业



倒车影像摄像头采用门封条走线方式,线很细不会影响隔音条的降噪性能,同时隐蔽的设计也让车内找不到一丝它经过的痕迹。技师用专业的塑料材质工作进行埋线工作,不会对原车的内饰材质产生损伤。


锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业



由于车型采用的是掀背设计,所以后备箱走线的部分需要进行大工程。先要将整个尾箱的饰板拆卸掉,然后将摄像头的线从专门的管路中穿过,与原车的电路走向一同排列,来到对应的位置。最后将整个饰板装回。奔驰 GLK 原本就为倒车影响预留了位置,所以直接安装即可完成操作。




上一篇:南昌就是火炉
下一篇:九江有人一起买花冠吗?
 楼主| 发表于 2013-8-5 18:55:14 | 显示全部楼层

锦上添花 奔驰GLK装导航+倒车影像作业

锦上添花 奔驰GLK装导航+倒车影像作业



完成了整个改装过程以后,整套系统在保留了原车娱乐系统的同时,将语音 3D 地图 GPS 功能和可视倒车功能加入其中,宽大的 7 寸触摸液晶显示屏也给用户提供了更加舒适惬意的使用感受,让您可以轻松的控制自己前进的方向,当然还有看清后退的路。与原车完美的无缝对接也是他的一大特点,与车内的装饰和谐的统一。
发表于 2013-8-5 19:41:06 | 显示全部楼层
上饶车友抢个沙发
发表于 2013-8-5 19:52:18 | 显示全部楼层
本楼已被管理员删除                                              查看回贴内容                                                                   查看操作记录                          我要申诉

  •                                       用户名
                                          操作

  •


 楼主| 发表于 2013-8-5 20:42:11 | 显示全部楼层
赣州大铁锤 2013-8-5 19:52:18 发表在 地板
  该楼已被删除!       好东西肯定要自己先留下了
发表于 2013-8-5 21:02:44 | 显示全部楼层
那个凯立德能用影音的吗
发表于 2013-8-5 23:13:20 | 显示全部楼层
没事来顶下
发表于 2013-8-5 23:22:10 | 显示全部楼层
这个好
 楼主| 发表于 2013-8-6 07:54:14 | 显示全部楼层
金多寶 2013/8/5 21:02:44 发表在 5楼
那个凯立德能用影音的吗
凯立德是地图
发表于 2013-8-6 17:41:25 | 显示全部楼层
原声源啊润 2013-8-6 07:54:14 发表在 8楼
  凯立德是地图

       我知道,我想说你凯立德里面的那个影音会用吗?
